如何自助驗收光伏發電站，六點很重要！下面我們來看看有哪六點。

NO.1支架安裝與驗收

支架視為光伏電站之基
驗收注意事項：
1、采用緊固件的支架，緊固點應牢固，不應有彈墊未壓平等現象。
2、支架傾斜角度偏差不應大于±1o。
3、支架安裝的垂直度及水平度的偏差應符合現4、行國家標準《光伏電站施工規范》的有關規定。

5、支架的防腐處理應符合設計要求。

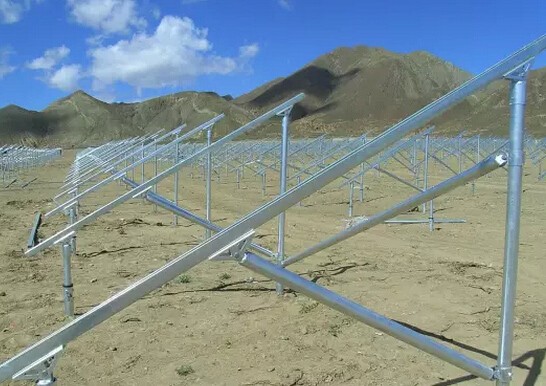

                                                            太陽能電池板組件支架

NO.2太陽能電池板光伏組件安裝的驗收

太陽能電池板光伏組件是光伏電站中最值錢的部分
驗收注意事項：
1、太陽能電池板光伏組件的外觀及接線盒、連接器應完好無損，無劃傷及隱裂現象。
2、太陽能電池板光伏組件間接插件連接應牢固，連接線應進行處理，整齊、美觀。
3、太陽能電池板光伏組件安裝傾斜角度偏差不應大于±1o。
4、相鄰光伏組件邊緣高差小于等于2mm，同組光伏組件邊緣高差小于等于5mm。
5、方陣的絕緣電阻應符合設計要求。

6、太陽能電池板光伏組件進行組串連接后應對光伏組串的開路電壓和短路電流進行測試。

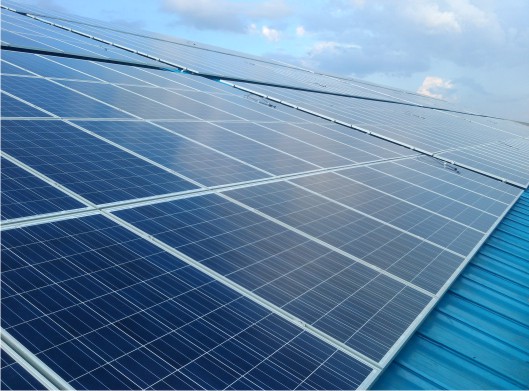

                                                                             太陽能電池板

NO.3逆變器等設備安裝的驗收

光伏逆變器在光伏電站中扮演中樞系統角色
驗收注意事項：
1、匯流箱標識應齊全，箱體與支架連接應牢固。
2、逆變器外觀及主要零部件不應有損壞和受潮現象，元器件不應有松動或丟失。
3、逆變器的標簽內容應符合要求，應標明負載的連接點和極性。
4、逆變器的交流側接口處應有絕緣保護。
5、逆變器與基礎間連接應牢固可靠。

6、變壓器和互感器的安裝驗收應符合國家現行標準《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范》的有關規定。

NO.4電纜安裝的驗收
電纜選擇不當易出現火災隱患
驗收注意事項：
1、直流電纜的規格應符合設計要求；標志牌應裝設齊全、正確、清晰。
2、直流電纜的固定、彎曲半徑、有關距離等應符合設計要求。
3、直流電纜線路所有接地的接點與接地極應接觸良好，接地電阻值應符合設計要求。
4、防火措施應符合設計要求。
5、交流電纜安裝的驗收應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定。
NO.5電站監控系統安裝的驗收
驗收注意事項：
1、布防線纜的規格、型號和位置應符合設計要求，線纜排列應整齊美觀，外皮無損傷；綁扎后的線纜應互相緊密靠攏，外觀平直整齊，線扣間距均勻，松緊適度。
2、信號傳輸線的信號傳輸方式與傳輸距離應匹配，信號傳輸質量應滿足設計要求。
3、信號傳輸線和電源電纜應分離布放，可靠接地。
4、環境監測儀的安裝應不少于3個，安裝位置需要視野開闊，且在一年當中日出和日沒方位不能有大于5度的遮擋物。
5、通信系統應滿足調度自動化、繼電保護、安全自動裝置等對電力通信的要求。
NO.6防雷與接地安裝的驗收
驗收注意事項：
1、光伏發電站防雷系統的施工應按照設計文件的要求進行。
2、地面光伏系統的金屬支架應與主接地網可靠連接；光伏組件應將邊框可靠接地。
3、匯流箱及逆變器等電氣設備的接地應牢固可靠、導通良好，金屬盤門應用裸銅軟導線與金屬構架或接地排可靠接地。
4、光伏發電站的接地電阻阻值應滿足設計要求(通常小于4Ω)。
